一、設計依據：
1.《醫用中心供氧系統通用技術條件》（YY/T0187-94）
2.《醫用分子篩制氧設備能用技術規范》（YY/T0298-1998）
3.《工業金屬管道工程施工規范》（GB50235-2010）
4《氧氣站設計規范》（GB50030）
5.《建筑設計防火規范》（GB-50016）
6.《綜合醫院建設設計規范》（GB51039）
7. 醫院建筑平面圖
二、制氧機系統設計
1.本套制氧機系統采用分子篩中心制氧系統，單機組配置，制氧量為3.5立方米每小時，此制氧系統可與醫院現有供氧系統進行對接。

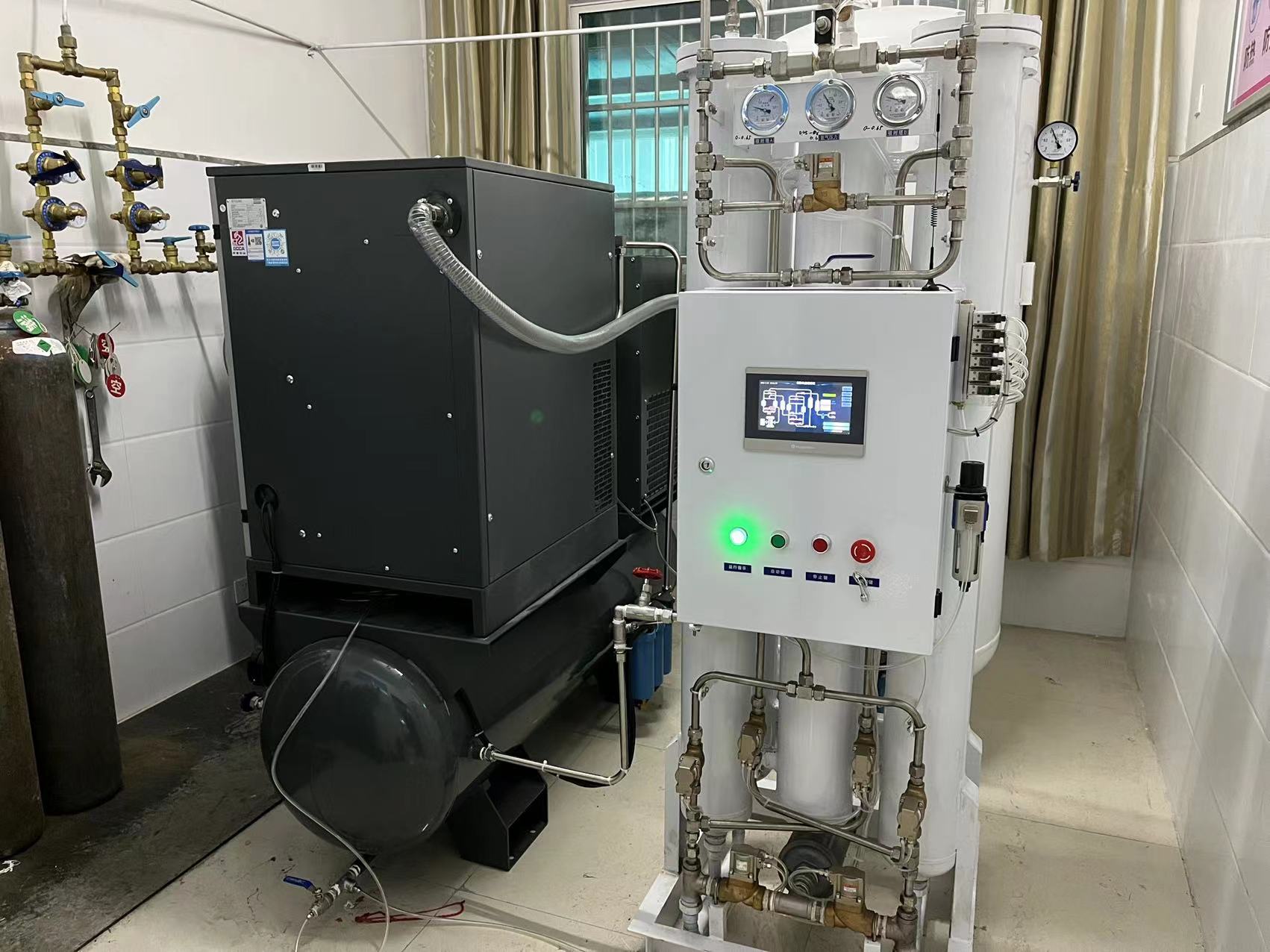

2.本套制氧機系統由空氣壓縮機、冷凍式干燥機、空氣儲存罐、氧氣儲存罐、制氧主機、過濾器等部件組成。
3.本套制氧機設計輸出壓為為0.35-0.45MPa,可實現此范圍內的任意調節。
4.本套制氧設備的總重量約為1.2噸，機房設計要求能滿足設備的承重要求
三、成制氧機房建設及配套要求：
1.醫院制氧機房由醫院選定，要求遠離污染源，遠離消防安全區域，地面平整無揚塵。
2.制氧機機房建筑要求按照耐火等級乙級標準設計，各空間的門要求耐火極限為1.5小時，具有隔音效果更佳。
3.制氧機機房的溫度保持在5-35℃之間，以保證設備的正常運行和使用壽命（建議安裝取暖和降溫設備）。
4.制氧機房要求保持良好的通風效果，進風百葉窗采用門交鉸式雙層金屬過濾網防雨百葉窗，窗戶底端距地面≤90cm.
5.制氧機機房預留空壓機熱氣排氣口，開口尺寸460mm*430mm，排風管道采用鍍鋅板加工制作，風機與設備的連接處設置帆布軟連接用于減震。
6.制氧機房內排風采用排風機排風，建議安裝兩個排風風機，排風量不小于1000m3/h。
7.制氧機房的總用電功率為9KW,總電源進線（三相五線，三相電線一零線一地線，有條件的可配置雙電源）電壓380V,負荷不低于9KW（建議選用5*6或3*6+2*4的電纜配置，電纜敷設時將主電纜接駁至制氧機配電箱的總開關上，配電箱離地約1.2米）。
